スマートフォン対応 RCレーダ ハンディサーチ NJJ-200 表示画面

※旧バージョンのEdgeをご利用の場合、ブラウザでPDFファイルが表示されない場合があります。
 その際は右クリックでPDFファイルをダウンロード後、Acrobat Readerなどで参照ください。

表示画面

探査画像表示例

コンクリートの断面を画像として表示するので探査対象に対して直角に交わる方向に走査をします。鉄筋断面が山形の画像に変わって表示されます。

標準 BAモード表示例

画像:標準 BAモード表示例

RC構造物床(カラー表示)

標準 Bモード表示例

画像:標準 Bモード表示例

RC構造物床(カラー表示)

深 BAモード表示例

画像:深 BAモード表示例

RC試供体(モノクロ表示)

RC=reinforced concrete(鉄筋コンクリート)

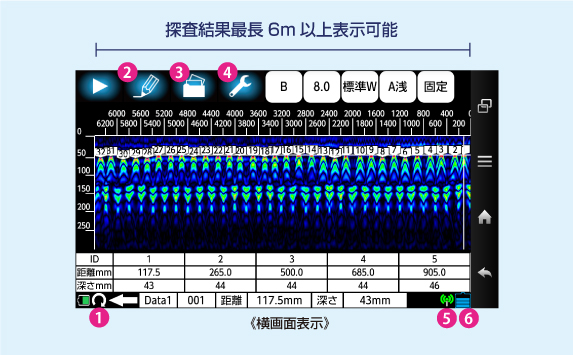

横画面表示可能

横画面表示に切り替えることで、6m以上の探査結果を1画面表示できるので、従来より探査結果が見やすくなりました。

画像:横画面表示可能

画像:画面回転

アイコンをタップすると瞬時に画面が90度回転します。

画像:マーカ

マーカアイコンをタップするだけで、カーソル位置にマーカを追加します。1データにつき、最大297個のマーカをつけることが可能です。

画像:データ保存

保存アイコンをタップするだけで簡単保存。
1データにつき、最新探査結果を最長15m保存します。

画像:画面設定

画面表示カラーや距離や深さの単位などを設定します。

画像:センサーマーク

NJJ-200本体(センサー部)とスマートフォンとの通信状態を表示します。緑色は探査可能、赤色の場合は準備中、探査不可です。

画像:電池容量

NJJ-200本体の電池容量を表します。
