GPSアンテナ

画像：GPSアンテナNAY-3900G

5V対応GPSアンテナ NAY-3900G

3V対応GPSアンテナ NAY-3930G

仕様

NAY-3900G NAY-3930G
受信周波数 1575.42±1.023MHz 1575.42±1.023MHz
利得 26dBi±5dB（+25℃±5℃）
26dBi±6dB（-30℃～+85℃）		 25dBi±5dB（+25℃±5℃）
25dBi±6dB（-30℃～+85℃）
出力インピーダンス 50Ω 50Ω
出力VSWR 2.0以下 2.0以下
電源電圧 DC4.5±0.5V DC3.0±0.3V
消費電流 12～30mA 12～30mA
出力コネクタ GT5-1S-HU（ヒロセ電機製） GT5-1S-HU（ヒロセ電機製）
ケーブル 1.5DS-QEHV（TA）B（四国電線製）
5000±100mm、黒		 1.5DS-QEHV（TA）B（四国電線製）
5000±100mm、黒
動作温度範囲 -30℃～+85℃ -30℃～+85℃
保存温度範囲 -40℃～+100℃ -40℃～+100℃

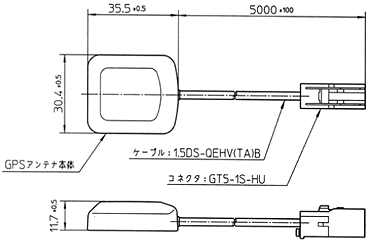

外形図

画像：GPSアンテナNAY-3900G外形図
